Móng bè là gì và khi nào nên sử dụng loại móng này cho công trình? Móng bè là dạng móng nông sử dụng bản bê tông cốt thép có diện tích lớn để phân bố tải trọng công trình trên nền đất. Phương án này thường được cân nhắc khi tải trọng lớn, cột bố trí dày hoặc nền đất có sức chịu tải hạn chế ở độ sâu nông. Trong bài viết, IKI Design sẽ phân tích cấu tạo móng bè, điều kiện sử dụng, ưu nhược điểm, cách phân biệt với móng băng và móng cọc, cùng quy trình thi công cơ bản.
Móng bè là gì?
Móng bè là loại móng nông dùng một bản bê tông cốt thép trải liên tục trên toàn bộ diện tích đáy công trình, có nhiệm vụ tiếp nhận và phân bố đều tải trọng từ cột, tường xuống nền đất bên dưới. Tên gọi khác của loại móng này là móng bản hoặc móng toàn diện, xuất phát từ hình dạng một khối bản phẳng bao trùm mặt bằng xây dựng thay vì tách rời theo từng cột như móng đơn.
Khác với móng cọc truyền tải xuống lớp đất cứng ở độ sâu lớn, móng bè giữ nguyên nguyên lý móng nông: đặt trực tiếp trên nền đất tự nhiên hoặc lớp đất đã gia cố ở độ sâu vừa phải. Diện tích tiếp xúc rộng giúp giảm áp lực trên mỗi mét vuông nền đất, phù hợp công trình có tải trọng phân bố không đều hoặc nền đất chịu lực trung bình.

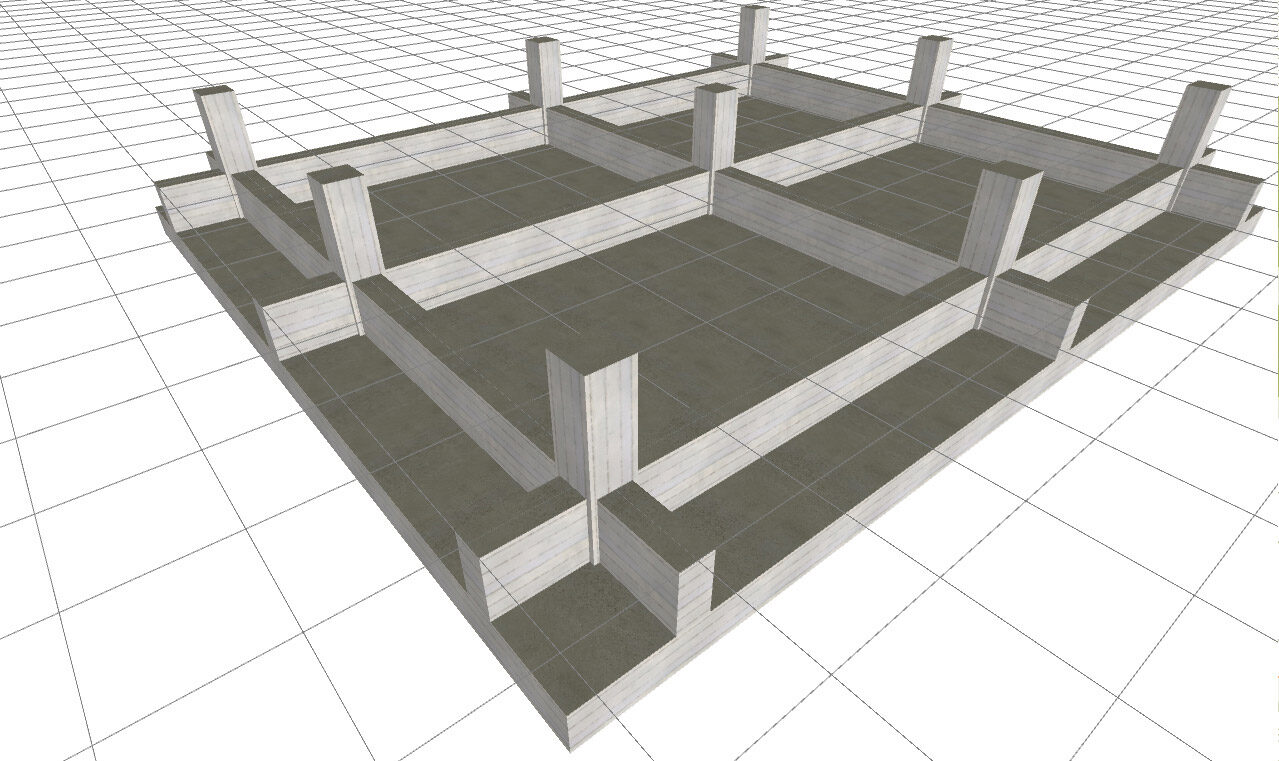

Móng bè là gì? Sơ đồ mặt cắt cấu tạo móng bè
So sánh móng bè với các loại móng khác
Xây dựng dân dụng tại Việt Nam sử dụng bốn loại móng phổ biến: móng đơn, móng băng, móng cọc và móng bè, mỗi loại phù hợp với một nhóm điều kiện tải trọng và địa chất riêng.
Móng đơn đỡ một cột hoặc một cụm cột nhỏ, phù hợp công trình nhẹ như nhà cấp 4 trên nền đất tốt. Móng băng chạy thành dải liên tục dọc theo tường hoặc hàng cột, chịu tải tốt hơn móng đơn và thường dùng cho nhà phố 2 đến 3 tầng có nền đất chịu lực khá. Móng cọc truyền tải trọng xuống lớp đất hoặc đá cứng ở độ sâu lớn thông qua hệ cọc ép hoặc cọc khoan nhồi, phù hợp công trình cao tầng hoặc nền đất yếu sâu như khu vực cát pha bùn ven biển.
Móng bè là một phương án móng nông được cân nhắc khi diện tích móng yêu cầu lớn, tải trọng phân bố trên nền đáng kể hoặc điều kiện nền đất khiến móng đơn, móng băng không còn phù hợp. Trong trường hợp nền đất yếu sâu hoặc yêu cầu truyền tải xuống lớp đất tốt ở độ sâu lớn, móng cọc có thể được xem xét thay thế hoặc kết hợp với phương án móng phù hợp.
Khi nào sử dụng móng bè trong xây dựng?
Khi nào sử dụng móng bè là vấn đề cần được xác định dựa trên điều kiện địa chất, tải trọng công trình và đặc điểm bố trí cột, tường hoặc công trình có tầng hầm, bể nước ngầm cần một bản đáy liền khối chống thấm.
Ba tình huống cụ thể thường gặp gồm nhà phố hoặc biệt thự nhiều tầng trên nền đất yếu vừa phải, công trình có kết cấu tầng hầm cần khả năng chống thấm tốt của bản móng liên tục, và trường hợp khảo sát địa chất cho thấy lớp đất chịu lực nằm nông nhưng chưa đủ ổn định cho móng băng đơn thuần.
Tại khu vực ven biển như Nha Trang, nền cát pha bùn thường đòi hỏi móng cọc sâu 8 đến 15 mét cho công trình tải trọng lớn. Móng bè vẫn là lựa chọn phù hợp cho nhà cấp 4, nhà phố thấp tầng không có tầng hầm trên các thửa đất nội địa có lớp đất chịu lực ổn định hơn ở độ nông, sau khi đội kỹ thuật khảo sát địa chất xác nhận điều kiện nền phù hợp.

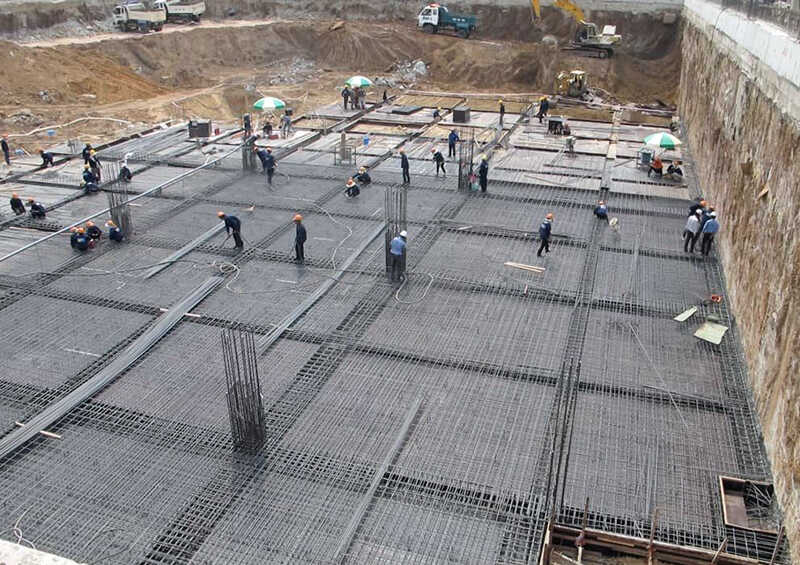

Công trường đang thi công bản móng bè
Cấu tạo của móng bè gồm những bộ phận nào?
Cấu tạo của móng bè gồm ba bộ phận chính: lớp bê tông lót sàn, bản móng bê tông cốt thép và dầm móng bè, mỗi bộ phận đảm nhiệm một chức năng chịu lực hoặc bảo vệ riêng biệt.
Lớp bê tông lót sàn
Lớp bê tông lót sàn là lớp bê tông mác thấp đổ trực tiếp lên nền đất đã đầm chặt, có nhiệm vụ tạo mặt phẳng thi công và ngăn nền đất hút mất nước xi măng của lớp bê tông chịu lực phía trên.
Tại một số khu vực ven biển hoặc khu vực có lớp đất yếu, công trình tải trọng lớn có thể cần đến phương án móng cọc với chiều sâu và số lượng cọc được xác định qua khảo sát địa chất và tính toán kết cấu.
Thi công đúng kỹ thuật lớp lót giúp bản móng phía trên đạt cường độ thiết kế đầy đủ, tránh hiện tượng rỗ đáy hoặc nứt chân chim do mất nước cục bộ trong quá trình đông kết bê tông.

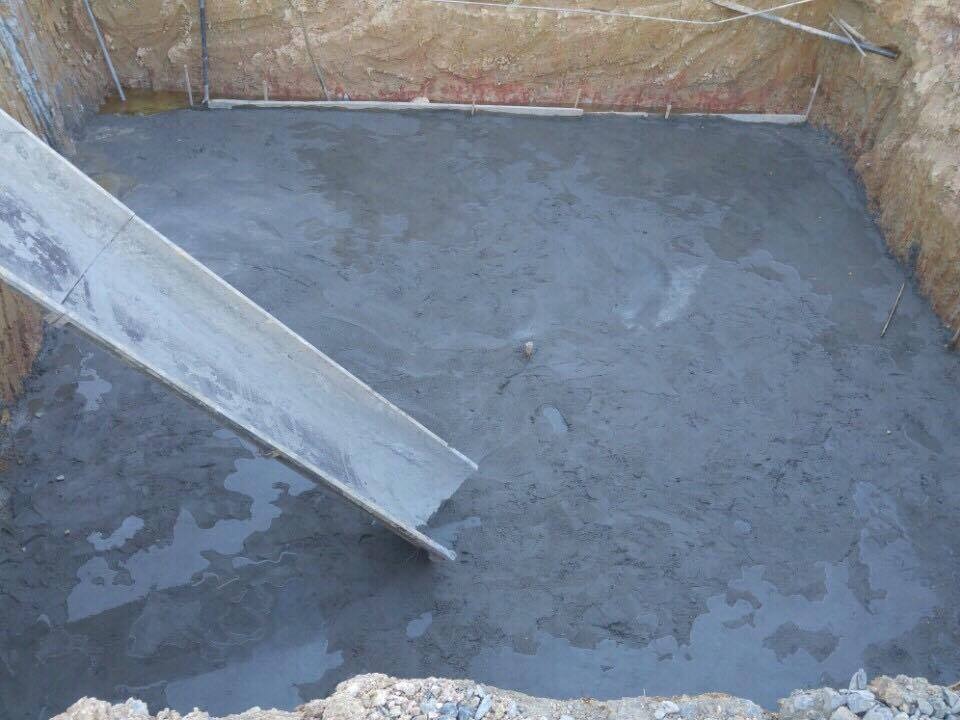

Lớp bê tông lót vừa đổ xong tại công trường trước khi lắp thép
Bản móng bê tông cốt thép
Bản móng bê tông cốt thép là bộ phận chịu lực chính của móng bè, gồm một lớp bê tông cốt thép hai lớp thép trên và dưới, trải liên tục trên toàn bộ diện tích đáy công trình. Chiều dày bản móng dao động phổ biến 300 đến 500mm tùy tải trọng công trình và kết quả tính toán kết cấu của kỹ sư.
Thép sử dụng cho bản móng thường có đường kính phi 12 đến phi 20mm, bố trí thành lưới hai phương để phân bố ứng suất đều theo cả hai chiều. Kỹ sư kết cấu tính toán chính xác chiều dày và mật độ thép dựa trên tải trọng thực tế và kết quả khảo sát địa chất của từng công trình.
Sơ đồ bố trí lưới thép hai lớp của bản móng bè
Dầm móng bè
Dầm móng bè là hệ dầm bê tông cốt thép đặt bên trong hoặc bên trên bản móng, có nhiệm vụ tăng độ cứng tổng thể và tập trung truyền tải trọng từ cột, tường xuống bản đáy tại các vị trí chịu lực chính. Dầm móng thường bố trí dọc theo trục cột và trục tường chịu lực, tiết diện lớn hơn bản móng để đảm bảo khả năng chịu mô men uốn tại các điểm tập trung tải.
Thiết kế dầm móng hợp lý giúp giảm độ võng của bản đáy giữa các cột, hạn chế vết nứt do biến dạng không đều trong quá trình sử dụng công trình lâu dài.

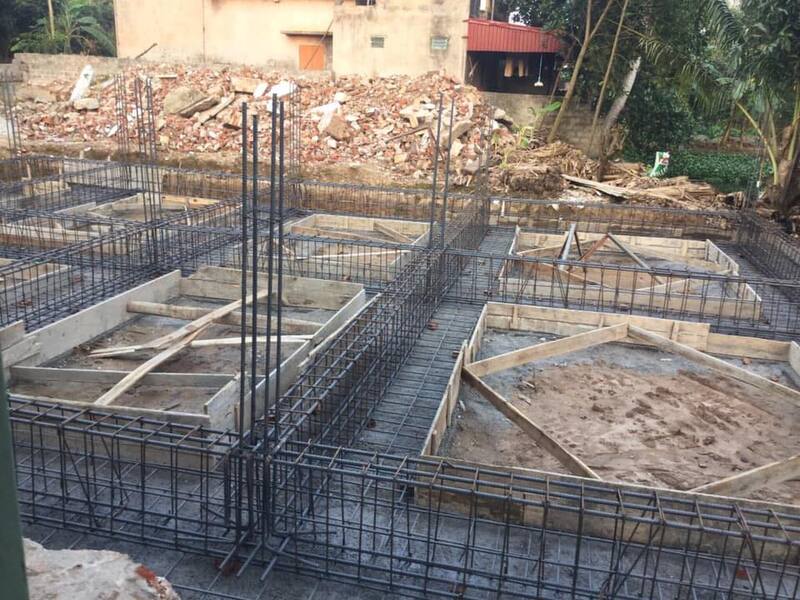

Dầm móng tăng độ cứng và truyền tải tại vị trí cột chịu lực
Đánh giá ưu và nhược điểm của móng bè
Móng bè mang lại lợi thế rõ rệt về khả năng phân bố tải trọng và chống lún lệch, nhưng đi kèm chi phí vật liệu cao hơn các loại móng nông khác. Phần dưới đây phân tích cụ thể từng nhóm ưu và nhược điểm.
Ưu điểm
Móng bè mang lại ba lợi ích chính cho công trình: phân bố tải trọng đều, hạn chế lún lệch giữa các cột, và tiết kiệm chi phí ép cọc so với móng cọc trên nền đất chưa cần xử lý sâu.
Diện tích bản đáy trải rộng toàn bộ mặt bằng giúp giảm áp lực tập trung tại từng điểm cột, phù hợp công trình có tải trọng lớn hoặc cột bố trí dày đặc. Bản móng liên tục tạo nền tảng thuận lợi cho việc triển khai hệ thống chống thấm cho tầng hầm hoặc các khu vực ngầm. Tuy nhiên, khả năng chống thấm thực tế còn phụ thuộc vào cấp độ chống thấm yêu cầu, chất lượng bê tông, xử lý mạch ngừng, khe co giãn và giải pháp chống thấm được thiết kế cho từng công trình.
Nhược điểm
Móng bè tồn tại hai nhược điểm chính: khối lượng bê tông cốt thép lớn hơn móng đơn hoặc móng băng, và giới hạn khả năng ứng dụng trên nền đất quá yếu.
Diện tích bản đáy trải rộng toàn bộ công trình khiến khối lượng vật liệu và chi phí thi công cao hơn đáng kể so với móng băng cho cùng một công trình tải trọng nhẹ, đặc biệt với nhà cấp 4 hoặc nhà phố ít tầng trên nền đất tốt. Trên nền đất quá yếu hoặc có lớp đất yếu dày ở độ sâu lớn, móng bè không đủ khả năng chịu lực ổn định lâu dài và công trình buộc phải chuyển sang phương án móng cọc, kéo theo chi phí khảo sát địa chất và thiết kế lại kết cấu.
So sánh móng bè với móng băng và móng cọc
Ba yếu tố phân biệt rõ nhất giữa móng bè, móng băng và móng cọc gồm khả năng chịu tải, điều kiện địa chất phù hợp và chi phí thi công tương đối.
| Tiêu chí | Móng băng | Móng bè | Móng cọc |
|---|---|---|---|
| Phạm vi chịu tải | Dải móng dưới tường hoặc hàng cột | Toàn bộ diện tích đáy công trình | Hệ cọc truyền tải xuống lớp đất sâu |
| Nền đất phù hợp | Đất khá, ổn định ở độ nông | Đất yếu đến trung bình, lớp yếu không quá dày | Đất yếu sâu hoặc tải trọng rất lớn |
| Chi phí tương đối | Thấp nhất | Trung bình đến cao | Cao nhất |
Móng bè có diện tích tiếp xúc với nền lớn, giúp phân bố tải trọng trên phạm vi rộng và giảm áp lực trung bình lên nền đất. Vì vậy, phương án này có thể phù hợp với một số công trình mà móng đơn hoặc móng băng không đáp ứng yêu cầu về diện tích đáy móng hoặc kiểm soát độ lún.
Về điều kiện địa chất, móng băng đòi hỏi nền đất chịu lực khá và ổn định ngay ở độ nông. Móng bè xử lý được nền đất yếu đến trung bình miễn là lớp đất yếu không quá dày. Móng cọc là phương án bắt buộc khi nền đất yếu sâu, ví dụ nền cát pha bùn ven biển cần cọc sâu 8 đến 15 mét như tại khu vực Nha Trang.
Về chi phí và thời gian thi công, móng băng tiết kiệm nhất do khối lượng vật liệu ít. Móng bè tốn vật liệu hơn móng băng nhưng không phát sinh chi phí ép cọc. Móng cọc có chi phí và thời gian thi công cao nhất do phải khảo sát địa chất kỹ, ép cọc hoặc khoan nhồi, rồi mới thi công đài móng bên trên. Gia chủ có thể tham khảo thêm quy trình thi công phần thô tại Nha Trang để hiểu rõ hơn cách IKI Design xử lý phần móng cho từng loại nền đất.

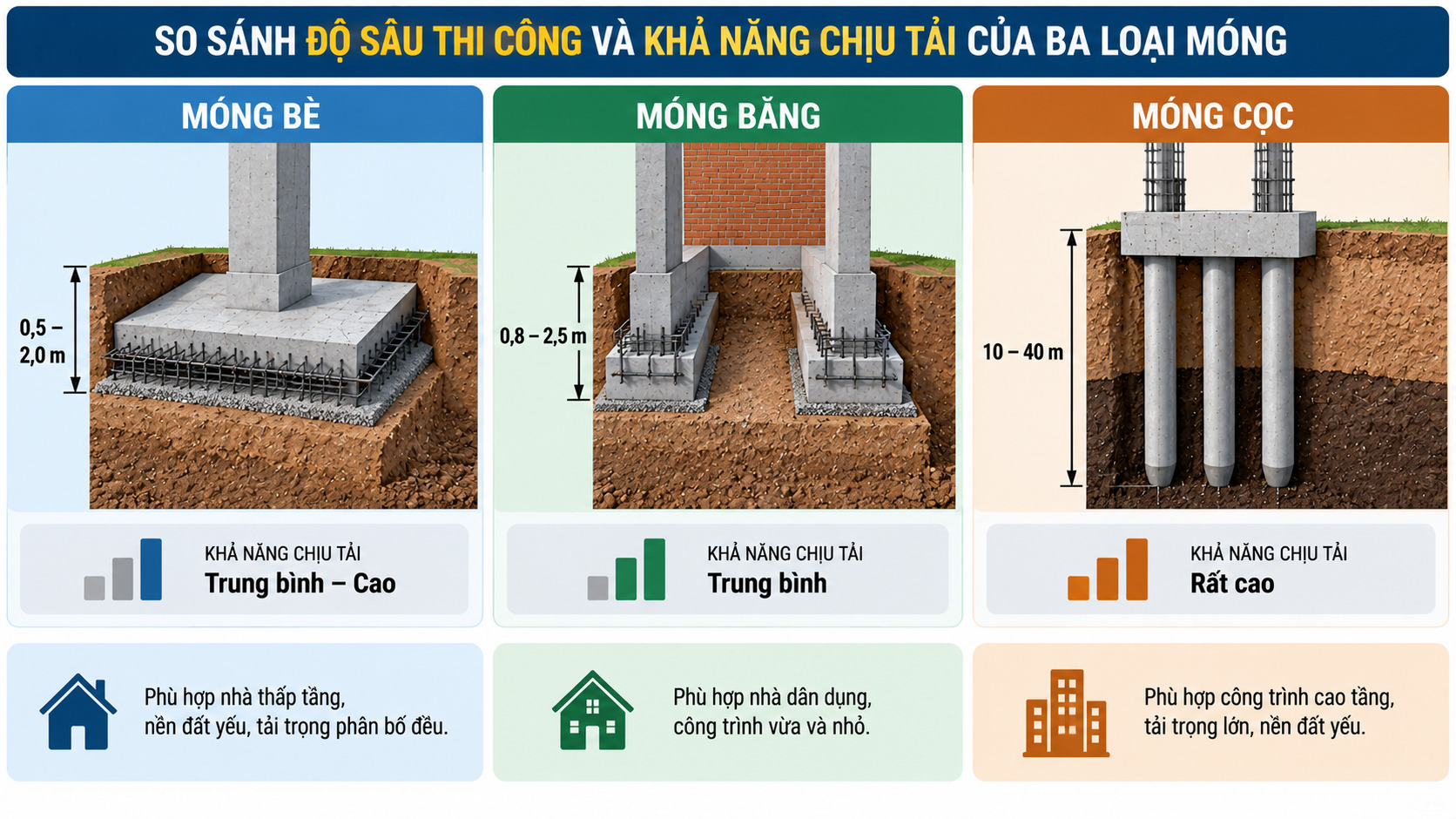

Infographic so sánh độ sâu thi công và khả năng chịu tải ba loại móng
Quy trình thi công móng bè đúng tiêu chuẩn tại Nhà Đẹp IKI
Quy trình thi công móng bè tại IKI Design triển khai theo bốn bước tuần tự: chuẩn bị mặt bằng, đào đất và đổ bê tông lót, gia công cốt thép và cốp pha, rồi đổ bê tông móng kèm bảo dưỡng đúng kỹ thuật. Quy trình này nằm trong giai đoạn thi công phần thô, chiếm khoảng một nửa tổng tiến độ dự án và quyết định độ bền kết cấu lâu dài của công trình.
Bước 1: Chuẩn bị mặt bằng và định vị tim móng
Bước đầu tiên gồm dọn dẹp mặt bằng thi công, tập kết vật tư và định vị chính xác tim trục móng theo bản vẽ kỹ thuật đã được gia chủ phê duyệt. Kỹ sư trắc đạc sử dụng máy toàn đạc hoặc máy thủy bình để đánh dấu vị trí tim cột, tim tường lên mặt bằng thực địa, đảm bảo sai số nằm trong phạm vi cho phép trước khi chuyển sang công tác đào đất.
Định vị tim móng chính xác ngay từ bước đầu giúp toàn bộ kết cấu bên trên thẳng hàng, tránh phát sinh chi phí sửa chữa khi công trình đã lên đến phần khung.
Bước 2: Đào đất hố móng và thi công lớp lót
Bước hai bắt đầu bằng đào đất hố móng theo cao độ thiết kế, dọn sạch đáy hố và đầm chặt nền trước khi đổ lớp bê tông lót dày 100mm. Nếu thi công trong điều kiện mưa, đội thi công cần hút hết nước đọng và để đáy hố khô ráo trước khi tiến hành các bước tiếp theo, tránh ảnh hưởng đến chất lượng bê tông lót.
IKI Design khuyến nghị gia chủ tránh khởi công phần móng vào mùa mưa bão từ tháng 9 đến tháng 12 tại khu vực Nha Trang, do độ ẩm cao kéo dài dễ gây nứt bê tông trong quá trình bảo dưỡng.
Bước 3: Gia công lắp dựng cốt thép và cốp pha
Bước ba gồm gia công thép theo bản vẽ kết cấu, lắp dựng lưới thép hai lớp cho bản móng và bố trí thép dầm móng tại các vị trí trục cột, sau đó dựng cốp pha định hình theo đúng kích thước thiết kế. Thép sử dụng cần đảm bảo sạch, không gỉ sét và được buộc hoặc hàn chắc chắn tại các mối nối để giữ đúng vị trí trong quá trình đổ bê tông.
Cốp pha phải kín khít, được chống đỡ chắc chắn để không bị phình hoặc xô lệch dưới áp lực bê tông tươi, đảm bảo bản móng và dầm móng đạt đúng kích thước sau khi tháo dỡ.
Bước 4: Đổ bê tông móng và bảo dưỡng đúng kỹ thuật
Bước cuối gồm đổ bê tông bản móng và dầm móng liên tục theo từng khoang đã bố trí mạch ngừng hợp lý, đầm kỹ bằng đầm dùi để loại bỏ bọt khí, sau đó bảo dưỡng giữ ẩm bề mặt liên tục trong 7 ngày đầu để bê tông đạt cường độ thiết kế đúng tiêu chuẩn.
Các công trình biệt thự do IKI Design thi công tại Nha Trang như Lumina Villa hay Maison Villa đều áp dụng quy trình kiểm soát chất lượng tương tự ở giai đoạn đổ bê tông móng, kết hợp nghiệm thu từng công đoạn trước khi chuyển sang thi công khung bê tông cốt thép phía trên.

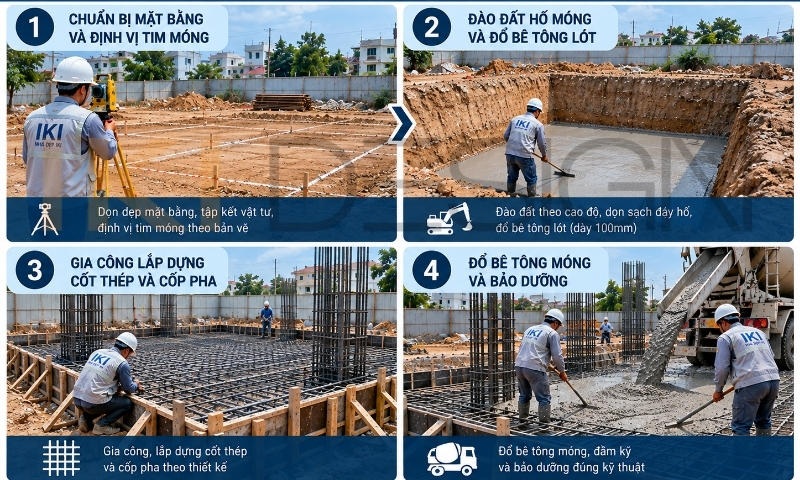

Quy trình thi công móng bè đúng tiêu chuẩn tại IKI Design
Hiểu rõ móng bè là gì và điều kiện nền đất phù hợp là bước quan trọng trước khi lựa chọn phương án móng cho nhà phố, biệt thự hoặc công trình có tầng hầm. Không nên quyết định chỉ dựa trên số tầng hay diện tích xây dựng, mà cần kết hợp khảo sát địa chất và tính toán kết cấu thực tế. Nếu đang cân nhắc móng bè cho công trình tại Nha Trang, Khánh Hòa hoặc khu vực lân cận, gia chủ có thể liên hệ IKI Design để được tư vấn phương án móng phù hợp với điều kiện nền đất và tải trọng công trình.
Gia chủ đang cân nhắc phương án móng phù hợp cho công trình của mình có thể liên hệ IKI Design để được khảo sát địa chất và tư vấn trực tiếp.
- Hotline tư vấn 24/7: 0799 980 008
- Email báo giá: ikiarch.ltd@gmail.com
- Địa chỉ: 44/24 Nguyễn Bỉnh Khiêm, Xương Huân, TP. Nha Trang
Câu hỏi thường gặp về móng bè
Chi phí thi công móng bè cho nhà phố khoảng bao nhiêu?
Chi phí thi công móng bè phụ thuộc vào diện tích xây dựng, tải trọng công trình, điều kiện nền đất, chiều dày bản móng, lượng cốt thép và vật tư sử dụng. Do mỗi công trình có yêu cầu khác nhau, gia chủ nên khảo sát địa chất và lập dự toán theo hồ sơ thiết kế thay vì áp dụng một mức giá cố định.
Nhà 2 tầng hoặc 3 tầng có nên làm móng bè không?
Nhà 2 hoặc 3 tầng có thể sử dụng móng bè nếu điều kiện nền đất, tải trọng và kết cấu công trình phù hợp. Trên nền đất tốt, móng băng có thể đáp ứng yêu cầu với khối lượng vật liệu thấp hơn. Quyết định lựa chọn móng bè cần dựa trên khảo sát địa chất và tính toán kết cấu cụ thể.
Thời gian bảo dưỡng bê tông móng bè kéo dài bao lâu?
Bê tông móng bè cần được bảo dưỡng theo yêu cầu kỹ thuật và điều kiện thời tiết thực tế, đặc biệt trong giai đoạn đầu sau khi đổ. Việc giữ ẩm giúp hạn chế mất nước và nứt bề mặt. Mốc 28 ngày thường được sử dụng để đánh giá cường độ bê tông theo tuổi thiết kế, nhưng tiến độ thi công cần căn cứ hồ sơ kỹ thuật.
