Bản vẽ thi công Nha Trang là bộ hồ sơ kỹ thuật gồm bản vẽ kiến trúc, kết cấu, hệ thống điện, cấp thoát nước, và bảng dự toán vật tư, đủ điều kiện nộp xin phép xây dựng tại Sở Xây dựng Khánh Hòa và làm căn cứ thi công thực địa.
Nha Trang có khí hậu ven biển đặc thù: nắng gắt từ tháng 2 đến tháng 9, mưa lớn tập trung tháng 10 đến tháng 12, độ ẩm trung bình 79%, và nồng độ muối trong không khí cao hơn nội địa từ 3 đến 5 lần. Một bộ hồ sơ thi công thiếu chi tiết kỹ thuật xử lý ăn mòn hoặc chống thấm phù hợp với điều kiện địa phương dẫn đến phát sinh chi phí sửa chữa sau 3 đến 5 năm sử dụng, theo ghi nhận của đội kỹ thuật nhadepiki.com qua hơn 200 dự án tại Khánh Hòa.
Bài viết này đi qua 7 nội dung: bản vẽ thi công là gì, hồ sơ chuẩn gồm những gì, tại sao hồ sơ thi công tại Nha Trang có yêu cầu riêng, quy trình lập bản vẽ, chi phí tham khảo năm 2026, lỗi thường gặp, và case study thực tế.
Bản vẽ thi công Nha Trang: Hồ sơ chi tiết & báo giá minh bạch
Bản vẽ thi công nhà Nha Trang là gì?
Hồ sơ bản vẽ thi công Nha Trang (hay còn gọi là hồ sơ kỹ thuật thi công) là tập hợp các tài liệu kỹ thuật chuyên sâu và chi tiết nhất. Tập hồ sơ này mô tả đầy đủ các thông số về kích thước, chủng loại vật liệu, cấu tạo liên kết và các yêu cầu kỹ thuật khắt khe cho từng hạng mục công trình. Tại thị trường Khánh Hòa, đây không chỉ là tài liệu bắt buộc để hoàn tất thủ tục xin giấy phép xây dựng mà còn là “kim chỉ nam” giúp đội ngũ thợ thực hiện chuẩn xác ý tưởng của kiến trúc sư.
Việc sở hữu một bộ bản vẽ thi công Nha Trang chất lượng giúp gia chủ kiểm soát tốt chất lượng công trình, từ phần kết cấu bê tông cốt thép đến hệ thống điện nước âm tường. Điều này đã được IKI Design & Build chứng thực qua các dự án thực tế như Maison Villa hay KADA Villa, nơi mọi chi tiết nhỏ nhất đều được hiện thực hóa chính xác từ trang giấy ra hiện trường.
>> Để có thêm thông tin liên quan, bạn có thể xem dịch vụ xin giấy phép xây dựng.
Phân biệt bản vẽ thiết kế kiến trúc và hồ sơ kỹ thuật thi công
Trong quá trình tư vấn thiết kế nhà phố và thiết kế biệt thự, IKI nhận thấy khá nhiều gia chủ nhầm lẫn giữa bản vẽ ý tưởng (Concept) và bản vẽ kỹ thuật. Để đảm bảo công trình đạt độ hoàn thiện cao như dự án T.House Design hay Urban House, bạn cần hiểu rõ sự khác biệt giữa hai loại tài liệu này:
| Tiêu chí so sánh | Bản vẽ thiết kế (Concept) | Bản vẽ thi công (Kỹ thuật) |
| Mục đích chính | Thể hiện ý tưởng không gian và phong cách thẩm mỹ | Hướng dẫn chi tiết cách thức thi công tại hiện trường |
| Cấp độ chi tiết | Mang tính tổng thể, sơ bộ về phân chia công năng | Chi tiết từng mối nối, quy cách lắp đặt và cấu kiện |
| Đối tượng sử dụng | Gia chủ dùng để xem, góp ý và thống nhất phương án | Kỹ sư giám sát và thợ xây dùng để triển khai thực tế |
| Tỷ lệ trình bày | Thường dùng tỷ lệ 1:100 hoặc 1:200 | Tỷ lệ phóng lớn 1:20, 1:50 hoặc 1:1 cho các chi tiết khó |
| Giá trị pháp lý | Dùng để tham khảo định hướng ban đầu | Bắt buộc phải có để xin phép xây dựng và hoàn công |
| Dự toán ngân sách | Chỉ dừng lại ở mức ước tính sơ bộ | Là căn cứ để lập bảng thống kê vật tư và báo giá thi công trọn gói chính xác |
Về cơ bản, bản vẽ thiết kế kiến trúc là điểm xuất phát của cảm xúc, còn bộ bản vẽ thi công Nha Trang là sản phẩm hoàn chỉnh về mặt kỹ thuật để đưa công trình vào thực tế bền vững. Sự phối hợp chặt chẽ giữa hai giai đoạn này chính là bí quyết giúp IKI tạo nên những không gian sống đẳng cấp như D’Amour Villa hay NT Villa.

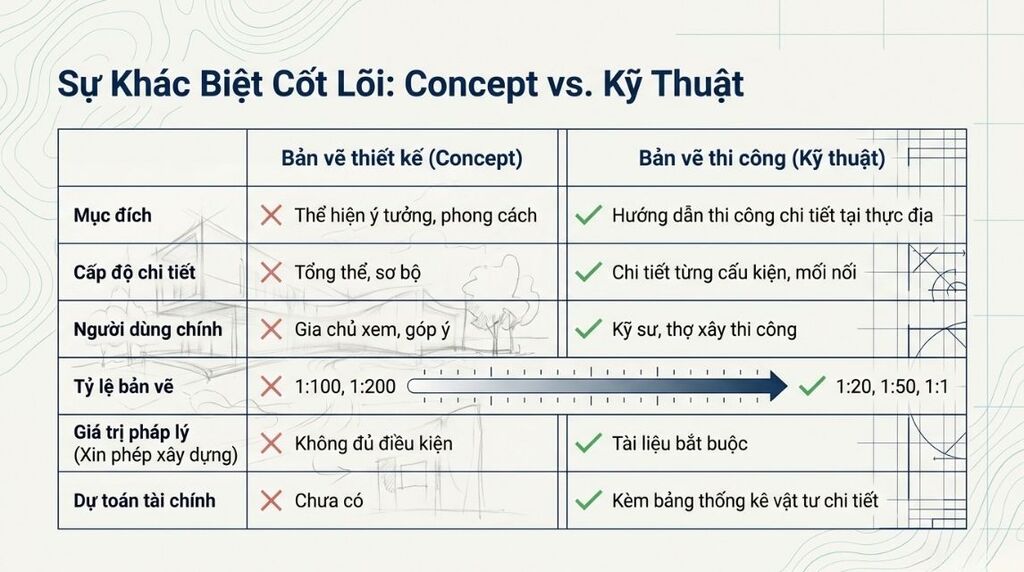

Phân biệt bản vẽ thiết kế kiến trúc và hồ sơ kỹ thuật thi công

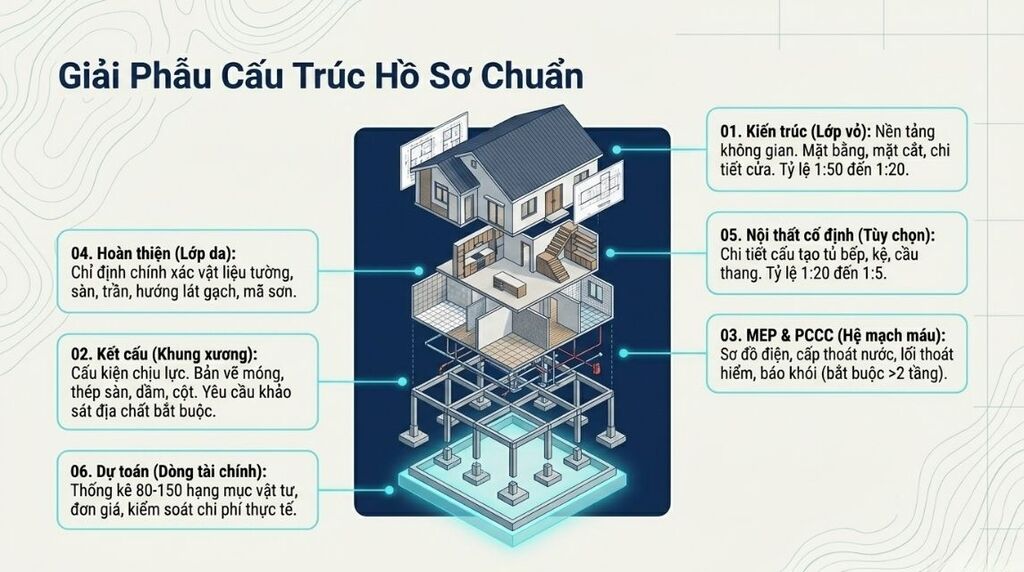

Bộ hồ sơ bản vẽ thi công Nha Trang gồm những gì?
Một bộ hồ sơ thi công chuẩn tại thị trường Khánh Hòa phải hội đủ 6 nhóm bản vẽ chuyên sâu. Mỗi nhóm đảm nhận một vai trò kỹ thuật riêng biệt: thiếu đi bất kỳ hạng mục nào cũng sẽ khiến hồ sơ không đủ điều kiện pháp lý để trình Sở Xây dựng Khánh Hòa hoặc không đủ cơ sở để giám sát chất lượng tại hiện trường. Tại IKI Design, các gói thi công trọn gói luôn đi kèm cam kết minh bạch và đầy đủ trong từng trang hồ sơ kỹ thuật.
Bộ hồ sơ bản vẽ thi công nhà Nha Trang gồm những gì?
Nhóm 1: Hồ sơ bản vẽ kiến trúc
Đây là nền tảng cốt lõi của toàn bộ hồ sơ, giúp hiện thực hóa các mẫu thiết kế nhà phố hay biệt thự đẳng cấp. Nhóm này bao gồm 5 hạng mục bản vẽ cơ bản: mặt bằng từng tầng (bố cục phòng và kích thước thực), mặt đứng 4 phía (chi tiết ngoại thất và hình khối), mặt cắt ngang dọc (thể hiện chiều cao tầng và chi tiết cầu thang), mặt bằng mái và chi tiết cửa.
Trong quá trình thực hiện các dự án tiêu biểu như Maison Villa hay Urban House, kiến trúc sư của IKI thường áp dụng tỷ lệ 1:50 cho mặt bằng tổng thể và phóng lớn 1:20 cho các chi tiết phức tạp như ban công hoặc ô văng để đội ngũ thợ dễ dàng triển khai thực địa.
Nhóm 2: Bản vẽ kết cấu công trình
Bản vẽ kết cấu là yếu tố quyết định trực tiếp đến độ an toàn và tuổi thọ lâu dài của tổ ấm. Nhóm hồ sơ này bao gồm bản vẽ móng (tùy chọn móng đơn, móng băng hoặc móng bè phù hợp địa chất), bản vẽ bố trí thép sàn, thép dầm, tiết diện cột và các chi tiết liên kết kỹ thuật.
Đặc thù địa chất ven biển khi thực hiện bản vẽ thi công Nha Trang yêu cầu sự tính toán vô cùng khắt khe. Khu vực này thường có sức chịu tải đất nền dao động từ 0.8 đến 1.2 kg/cm² (80 đến 120 kPa), thấp hơn nhiều so với vùng đồi núi nội địa. Thực tế từ dự án KADA Villa, các chuyên gia kết cấu thường phải điều chỉnh phương án móng ngay sau khi có kết quả khoan khảo sát để đảm bảo tính vững bền tuyệt đối cho công trình.

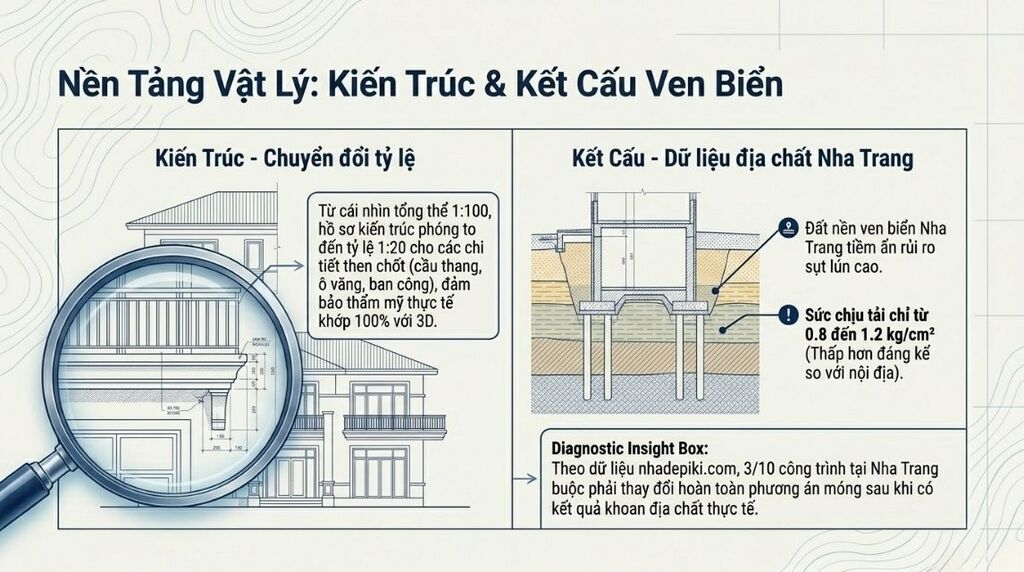

Bản vẽ kết cấu công trình

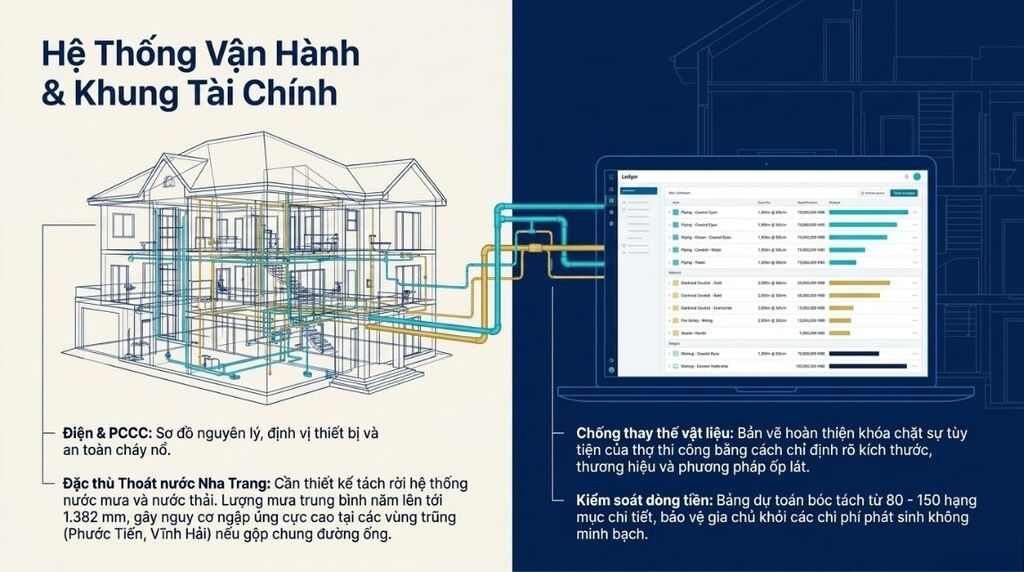

Nhóm 3: Bản vẽ hệ thống điện, cấp thoát nước và PCCC
Hệ thống kỹ thuật công trình (M&E) cần được tách biệt rõ ràng để thuận tiện cho việc vận hành và bảo trì sau này. Bản vẽ điện thể hiện sơ đồ nguyên lý, vị trí thiết bị và bảng điện phân phối. Bản vẽ cấp thoát nước chỉ định tuyến ống, công suất máy bơm và điểm xả thải. Riêng bản vẽ PCCC (phòng cháy chữa cháy) là hạng mục bắt buộc với công trình từ 2 tầng trở lên theo quy chuẩn xây dựng hiện hành.
Theo kinh nghiệm xây nhà tại các khu vực thấp như Phường Phước Tiến hay Vĩnh Hải, IKI luôn chú trọng thiết kế tách biệt hoàn toàn hệ thống thoát nước mưa và thoát nước thải sinh hoạt. Điều này giúp xử lý triệt để tình trạng ngập úng cục bộ do lượng mưa trung bình tại Nha Trang có thể đạt mức 1.382 mm vào các đợt cao điểm mùa mưa.
Bản vẽ hệ thống điện, cấp thoát nước và PCCC
Nhóm 4: Bản vẽ chỉ định hoàn thiện
Nhóm bản vẽ này giúp gia chủ kiểm soát vật liệu tường, sàn và trần cho từng phòng theo đúng phong cách kiến trúc ban đầu. Hồ sơ bao gồm bản vẽ ốp lát gạch (vị trí mạch, hướng lát), sơ đồ sơn tường và chi tiết trần thạch cao. Việc chỉ định rõ ràng trong hồ sơ giúp tránh tình trạng đội thợ tự ý thay đổi chủng loại vật liệu, đảm bảo thẩm mỹ hoàn thiện như dự án H’s Apartment mà IKI từng triển khai.
Nhóm 5: Hồ sơ bản vẽ nội thất cố định
Khi khách hàng lựa chọn các giải pháp nội thất luxury hoặc gói hoàn thiện chìa khóa trao tay, hồ sơ sẽ có thêm các bản vẽ chi tiết cho tủ bếp, tủ âm tường và kệ trang trí. Các bản vẽ này được thể hiện ở tỷ lệ 1:20 hoặc 1:5 để mô tả chi tiết từ cấu tạo mô đun đến các phụ kiện bản lề hay tay nắm, giúp đơn vị sản xuất sản xuất chính xác tại xưởng nội thất của IKI.
Nhóm 6: Bảng dự toán và bảng thống kê vật tư
Bảng dự toán chính là “bản đồ tài chính” của toàn bộ dự án. Tài liệu này liệt kê chi tiết từng hạng mục thi công, số lượng, chủng loại vật liệu và đơn giá thành tiền tương ứng. Tại IKI Design & Build, một bộ bản vẽ thi công Nha Trang chuyên nghiệp thường đi kèm bảng dự toán từ 80 đến 150 đầu mục hạng mục công việc tùy quy mô. Gia chủ có thể dựa vào đây để đối chiếu với báo giá thiết kế nhà và kiểm soát chặt chẽ ngân sách, tránh tình trạng nhà thầu sử dụng vật tư thấp hơn chủng loại đã cam kết trong hợp đồng. Để chủ động hơn về ngân sách, bạn có thể tham khảo bảng giá thiết kế – thi công.
Vì sao bản vẽ thi công Nha Trang ven biển cần những tiêu chuẩn riêng biệt?
Hồ sơ kỹ thuật cho các công trình ven biển tại Khánh Hòa đòi hỏi những yêu cầu chuyên môn khắt khe mà các bộ hồ sơ tiêu chuẩn ở khu vực nội địa thường bỏ qua. Có 3 yếu tố cốt lõi ảnh hưởng trực tiếp đến nội dung bản vẽ: điều kiện khí hậu xâm thực mặn, đặc thù địa chất nền đất và quy định pháp lý riêng biệt của tỉnh Khánh Hòa. Việc thể hiện chính xác các chi tiết này trong bản vẽ thi công Nha Trang là chìa khóa để bảo vệ tuổi thọ công trình trước sự khắc nghiệt của thiên nhiên.
Yêu cầu kỹ thuật chống ăn mòn muối biển trong hồ sơ thi công
Tại các khu vực cách biển dưới 500m (0.31 miles) như Nha Trang, nồng độ clorua trong không khí thường đạt mức C4 đến C5 theo tiêu chuẩn TCVN ISO 9223:2013, đây là mức ăn mòn từ cao đến rất cao. Để khắc phục điều này, IKI Design & Build luôn tích hợp 3 giải pháp kỹ thuật bắt buộc vào hồ sơ:
- Cấp bền bê tông: Bê tông kết cấu phải đạt cấp bền B25 trở lên (tương đương C20/25 theo tiêu chuẩn châu Âu EN 206). Đồng thời, chiều dày lớp bê tông bảo vệ cốt thép phải được chỉ định tối thiểu là 35mm để ngăn muối biển xâm nhập.
- Vật liệu cốt thép: Bản vẽ cần ghi rõ các loại thép không gỉ hoặc thép có lớp phủ bảo vệ (galvanized) cho các cấu kiện tiếp xúc trực tiếp với môi trường ngoài trời.
- Lớp phủ bề mặt: Hệ thống sơn chống ăn mòn hoặc vật liệu composite cần được chỉ định rõ ràng cho tường ngoài và sàn mái.

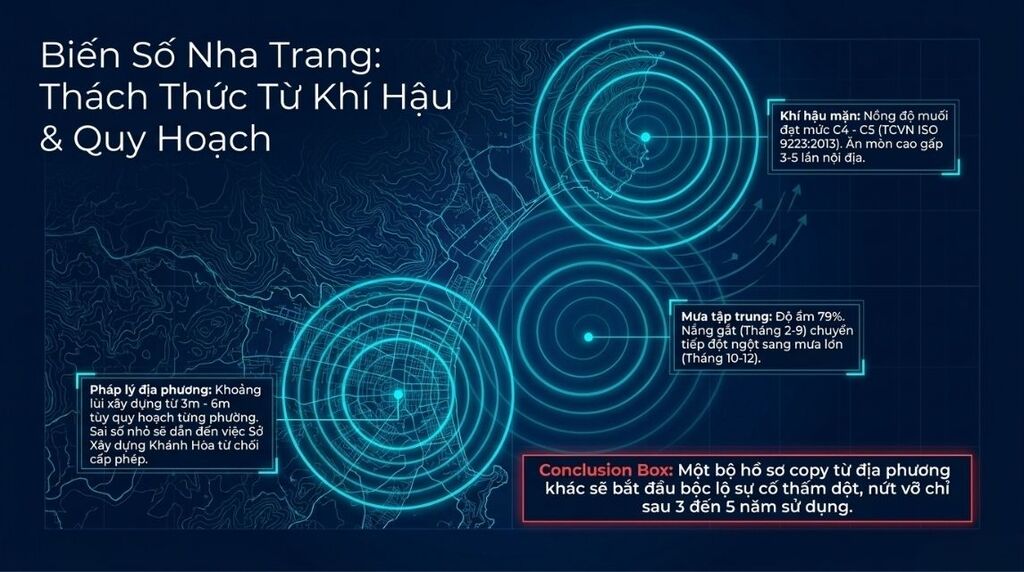

Yêu cầu kỹ thuật chống ăn mòn muối biển trong hồ sơ thi công
Nếu không có những chỉ định kỹ thuật này trong bản vẽ thi công Nha Trang, đội thợ thường sẽ thực hiện theo thói quen nội địa. Điều này dẫn đến nguy cơ gỉ sét cốt thép và bong tróc bề mặt chỉ sau vài năm sử dụng, gây ảnh hưởng đến những công trình đòi hỏi tính bền vững cao như biệt thự hiện đại hay các dự án thiết kế villa nghỉ dưỡng.
>> Để có thêm thông tin liên quan, bạn có thể xem thi công xây dựng trọn gói Nha Trang.
Bản vẽ thi công Nha Trang chuẩn pháp lý để xin phép xây dựng
Để quá trình phê duyệt hồ sơ tại Sở Xây dựng Khánh Hòa diễn ra thuận lợi, bộ bản vẽ thi công Nha Trang bắt buộc phải tuân thủ nghiêm ngặt các danh mục sau:
- Đơn xin phép xây dựng theo đúng mẫu hiện hành của UBND tỉnh Khánh Hòa.
- Bản vẽ mặt bằng và mặt đứng công trình được thể hiện ở tỷ lệ từ 1:100 trở lên.
- Bản sao sổ đỏ hoặc các giấy tờ pháp lý chứng minh quyền sử dụng đất hợp pháp.
- Bản vẽ tổng mặt bằng có thể hiện chính xác khoảng lùi so với chỉ giới đường đỏ.

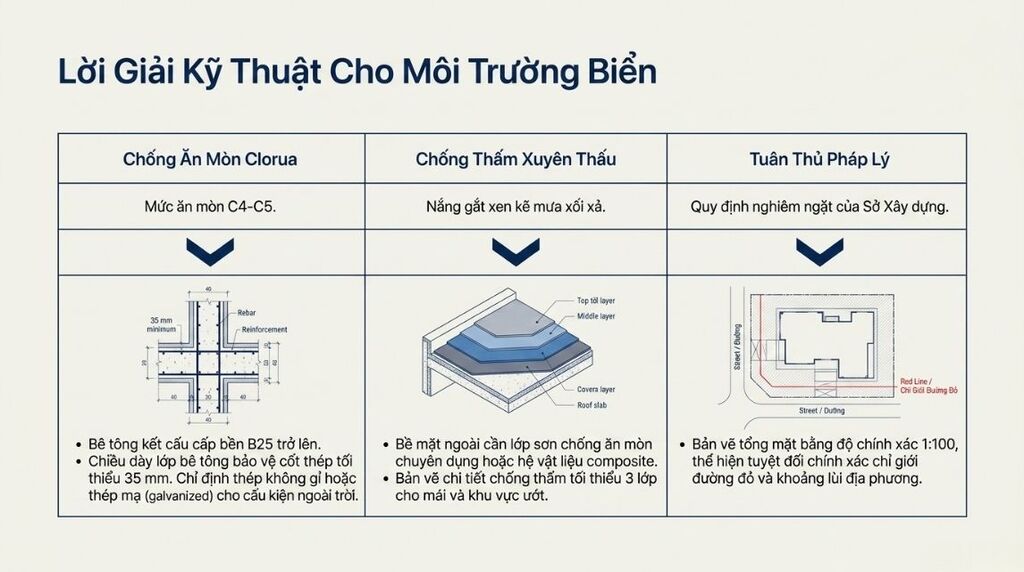

Bản vẽ thi công Nha Trang chuẩn pháp lý để xin phép xây dựng
Tại Nha Trang, khoảng lùi xây dựng thường dao động từ 3m đến 6m tùy theo quy hoạch cụ thể của từng phường. Việc thể hiện thiếu chính xác chỉ giới này trong bản vẽ thi công Nha Trang là nguyên nhân phổ biến nhất khiến hồ sơ xin phép bị trả về. Thực tế tại các dự án như Maison Villa hay KADA Villa, IKI luôn khảo sát thực địa kỹ lưỡng để đảm bảo hồ sơ khớp hoàn toàn với quy hoạch địa phương, giúp gia chủ tiết kiệm thời gian và tối ưu chi phí xây biệt thự cũng như nhà phố.
Sở hữu một bản vẽ chuẩn xác không chỉ giúp công trình bền vững trước gió biển mà còn là cơ sở pháp lý vững chắc cho giai đoạn hoàn công sau này. Gia chủ có thể tham khảo thêm quy trình thi công trọn gói của IKI để hiểu rõ hơn về cách chúng tôi hiện thực hóa các tiêu chuẩn kỹ thuật này vào thực tế công trình.

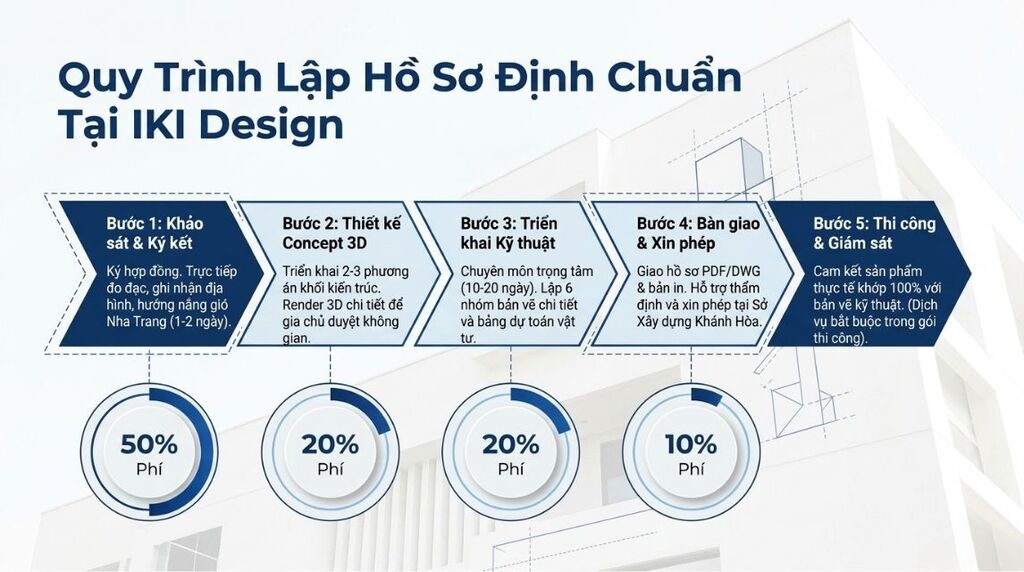

Quy trình triển khai bản vẽ thi công Nha Trang tại IKI Design
Để tạo ra một bộ hồ sơ kỹ thuật chuẩn xác, phục vụ tối ưu cho quá trình xây dựng, IKI Design & Build áp dụng quy trình 5 bước chuyên sâu. Mỗi giai đoạn đều có sản phẩm đầu ra cụ thể và gắn liền với các mốc thanh toán minh bạch, giúp gia chủ tại Khánh Hòa hoàn toàn yên tâm về tiến độ cũng như chất lượng công trình.
Quy trình triển khai bản vẽ thi công Nha Trang tại IKI Design
Bước 1: Ký kết hợp đồng và khảo sát thực địa
Sau khi thống nhất về phương án sơ bộ và báo giá thiết kế nhà, IKI Design & Build sẽ tiến hành ký kết hợp đồng và nhận tạm ứng đợt 1 (tương đương 50% phí thiết kế). Ngay sau đó, đội ngũ kỹ sư sẽ trực tiếp đến hiện trường để đo đạc thực địa, chụp ảnh hiện trạng và ghi nhận các yếu tố về hướng nắng, hướng gió cũng như điều kiện địa chất đặc thù của khu vực.
Giai đoạn khảo sát này thường kéo dài từ 1 đến 2 ngày làm việc. Đây là lúc kiến trúc sư lắng nghe sâu sắc các yêu cầu về công năng, phong thủy và ngân sách dự kiến của gia chủ để làm cơ sở cho bộ bản vẽ thi công Nha Trang sau này.
Bước 2: Phát triển ý tưởng Concept và thiết kế phối cảnh 3D
IKI Design & Build triển khai từ 2 đến 3 phương án mặt bằng để gia chủ lựa chọn. Khi phương án bố trí không gian được thống nhất, chúng tôi sẽ tiến hành render 3D chi tiết. Công nghệ hình ảnh cao cấp giúp khách hàng hình dung rõ nét vẻ đẹp thẩm mỹ của các dự án như biệt thự hiện đại hay nhà phố trước khi bắt tay vào xây dựng.
Sau khi gia chủ chính thức duyệt phương án phối cảnh 3D, mốc thanh toán đợt 2 (20% phí thiết kế) sẽ được thực hiện để chuyển sang giai đoạn kỹ thuật chuyên sâu.
Bước 3: Triển khai toàn bộ hồ sơ bản vẽ thi công Nha Trang
Đây là giai đoạn quan trọng nhất, chuyển hóa toàn bộ ý tưởng thẩm mỹ thành các thông số kỹ thuật chính xác. Đội ngũ chuyên gia tại nhadepiki.com sẽ triển khai đầy đủ 6 nhóm hồ sơ kỹ thuật bao gồm: kiến trúc, kết cấu, hệ thống điện nước (M&E), chỉ định vật liệu hoàn thiện và bảng dự toán chi tiết.
Thời gian hoàn thiện bộ bản vẽ thi công Nha Trang thường dao động từ 10 đến 20 ngày làm việc tùy thuộc vào quy mô và độ phức tạp của công trình. Khi hồ sơ hoàn tất và được gia chủ phê duyệt, mốc thanh toán đợt 3 (20% phí thiết kế) sẽ được thực hiện. Bạn có thể tìm hiểu thêm về quy trình thiết kế nhà tiêu chuẩn của chúng tôi để nắm rõ hơn về các tiêu chuẩn kỹ thuật này.
Bước 4: Bàn giao hồ sơ và hỗ trợ thủ tục pháp lý
IKI Design & Build bàn giao bộ hồ sơ kỹ thuật đầy đủ dưới hai dạng: bản in đóng tập và file kỹ thuật số (định dạng PDF và DWG). Mốc thanh toán cuối cùng (10% phí thiết kế) được thực hiện tại bước này.
Đặc biệt, với các dự án thi công trọn gói, IKI sẽ hỗ trợ gia chủ tối đa trong việc chuẩn bị và nộp hồ sơ xin phép xây dựng tại Sở Xây dựng Khánh Hòa. Chúng tôi cam kết kiểm tra và bổ sung kịp thời mọi yêu cầu từ cơ quan thẩm định để công trình sớm được khởi công.
Bước 5: Thực thi thi công và giám sát tác giả theo bản vẽ
Sau khi nhận giấy phép, IKI Design & Build sẽ triển khai xây dựng dựa trên bộ bản vẽ thi công Nha Trang đã ký kết. Kỹ sư giám sát của chúng tôi sẽ theo sát công trình qua từng mốc quan trọng: từ đào móng, đổ bê tông phần thô cho đến giai đoạn hoàn thiện nội thất.
Tại IKI, giám sát tác giả là quy trình bắt buộc để đảm bảo sản phẩm thực tế đạt độ hoàn thiện cao nhất, khớp 100% với bản vẽ ban đầu. Những công trình thực tế như Maison Villa hay KADA Villa là minh chứng rõ nhất cho sự chính xác giữa hồ sơ kỹ thuật và thi công thực địa.
Chi phí làm bản vẽ thi công Nha Trang 2026
Chi phí lập hồ sơ bản vẽ thi công tại Nha Trang phụ thuộc vào 3 yếu tố: diện tích xây dựng, loại công trình (nhà phố, biệt thự, hay villa), và phạm vi hồ sơ (chỉ bản vẽ hay bao gồm giám sát thi công). Bảng tham khảo dưới đây dựa trên mức giá thị trường Khánh Hòa năm 2026.
| Loại công trình | Diện tích sàn | Chi phí bản vẽ (ước tính) | Thời gian hoàn thành hồ sơ |
|---|---|---|---|
| Nhà cấp 4 | 60–120 m² | 12–18 triệu đồng | 7–10 ngày làm việc |
| Nhà phố 2–3 tầng | 80–200 m² | 18–35 triệu đồng | 10–15 ngày làm việc |
| Nhà phố 4–5 tầng | 150–350 m² | 30–55 triệu đồng | 15–20 ngày làm việc |
| Biệt thự đơn lập | 200–500 m² | 45–90 triệu đồng | 20–30 ngày làm việc |
| Villa nghỉ dưỡng | 300–800 m² | 75–150 triệu đồng | 25–40 ngày làm việc |
Lưu ý: Chi phí trên chưa bao gồm khảo sát địa chất (thường từ 8 đến 20 triệu đồng tùy số điểm khoan), và chưa bao gồm phí xin giấy phép xây dựng (thường từ 2 đến 5 triệu đồng tùy diện tích).
Gia chủ có 2 lựa chọn: ký hợp đồng làm bản vẽ thi công đơn thuần (chỉ lấy hồ sơ), hoặc ký hợp đồng trọn gói từ thiết kế đến bàn giao công trình.
Làm bản vẽ riêng phù hợp nếu gia chủ đã có nhà thầu xây dựng tin cậy hoặc muốn tự giám sát thi công. Hợp đồng trọn gói phù hợp hơn khi gia chủ muốn một đơn vị chịu trách nhiệm toàn bộ từ bản vẽ đến sản phẩm hoàn thiện, tránh tình trạng bản vẽ do đơn vị này lập nhưng nhà thầu khác thi công theo cách khác.
Tại nhadepiki.com, hợp đồng trọn gói thiết kế và thi công dao động từ 6 đến 12 triệu đồng/m² sàn xây dựng tùy cấp hoàn thiện, bao gồm phí làm bản vẽ.
Những lỗi thường gặp trong bản vẽ thi công Nha Trang
Sau hơn 200 dự án tại Khánh Hòa, đội kỹ thuật nhadepiki.com ghi nhận 4 lỗi xuất hiện phổ biến nhất trong các bộ hồ sơ thi công nhà tại Nha Trang, đặc biệt với các hồ sơ do đơn vị ngoài địa phương lập.
- Lỗi 1: Không có bản vẽ chi tiết chống thấm: Nhiều bộ hồ sơ chỉ ghi chú “chống thấm theo tiêu chuẩn” mà không chỉ định loại vật liệu, số lớp, và cấu tạo cụ thể tại từng vị trí (mái, sân thượng, nhà vệ sinh, tầng hầm). Đây là nguồn gốc của phần lớn sự cố thấm dột sau 2 đến 3 năm sử dụng tại các công trình ven biển.
- Lỗi 2: Bản vẽ kết cấu không khớp với địa chất thực tế: Một số đơn vị sử dụng phương án móng tiêu chuẩn mà không dựa trên kết quả khoan khảo sát địa chất. Đất nền vùng ven biển Nha Trang tại các phường như Vĩnh Hòa, Phước Tân, và Vĩnh Nguyên có sức chịu tải thấp và thường có lớp bùn sét, đòi hỏi phương án móng khác với khu vực đất đồi.
- Lỗi 3: Thiếu bản vẽ thoát nước mưa riêng biệt: Tại nhiều bộ hồ sơ, hệ thống thoát nước mưa và nước thải được gộp chung. Điều này vi phạm QCVN 07-2:2016/BXD (Quy chuẩn kỹ thuật quốc gia về hệ thống thoát nước) và gây ngập úng nội khu trong mùa mưa.
- Lỗi 4: Bản vẽ hoàn thiện thiếu chỉ định thương hiệu vật liệu: Hồ sơ ghi “gạch ốp 60×60” mà không chỉ định rõ thương hiệu và mã sản phẩm. Đội thợ thi công sẽ tự chọn loại gạch trong tầm giá, thường chênh lệch đáng kể về chất lượng so với kỳ vọng ban đầu.

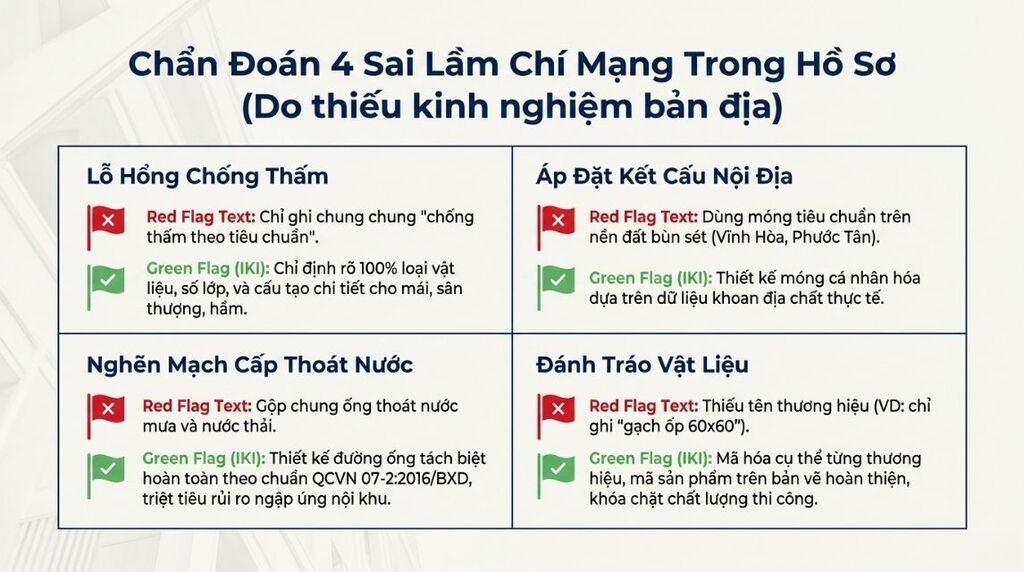

Những lỗi thường gặp trong bản vẽ thi công Nha Trang
Case study thực tế: Từ bản vẽ thi công đến công trình hoàn thiện tại Nha Trang
Đội ngũ kỹ thuật của nhadepiki.com đã thực hiện trọn gói quy trình lập hồ sơ và giám sát thực địa cho nhiều dự án đẳng cấp tại Khánh Hòa. Việc chuẩn bị bản vẽ thi công Nha Trang kỹ lưỡng chính là nền tảng để các công trình này đạt độ hoàn thiện sắc nét nhất.

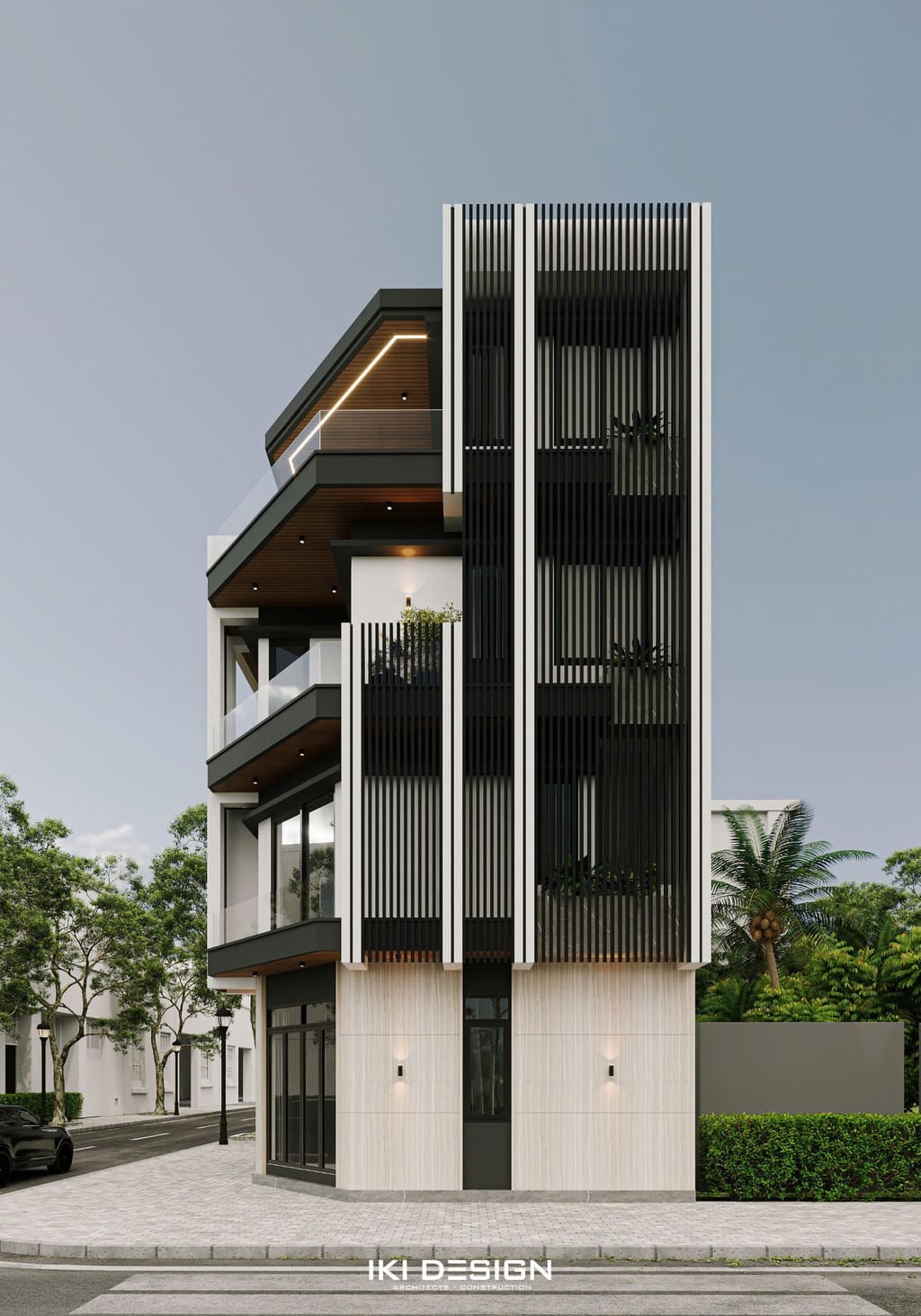

Dự án KADA Villa tại Nha Trang
KADA Villa là một trong những dự án thiết kế biệt thự tiêu biểu của IKI Design & Build, mang đậm dấu ấn của phong cách hiện đại và sự mạnh mẽ. Công trình không chỉ gây ấn tượng bởi vẻ ngoài bề thế mà còn nhờ sự chỉn chu trong bộ bản vẽ thi công Nha Trang, giúp quá trình chuyển hóa từ ý tưởng sang thực tế đạt độ hoàn thiện sắc nét nhất.
Dưới đây là thông số kỹ thuật chi tiết của công trình:
- Vị trí công trình: Thành phố Nha Trang, Khánh Hòa
- Quy mô: 4 tầng
- Diện tích đất: 130 m²
- Tổng diện tích sàn xây dựng: 300 m²
- Hạng mục: Thiết kế kiến trúc và thi công trọn gói
KADA Villa chinh phục mọi ánh nhìn với hệ thống hình khối mạch lạc và các đường nét dứt khoát. Sự phối hợp hài hòa giữa các loại vật liệu hiện đại cùng bảng màu trung tính đã tạo nên một tổng thể kiến trúc cứng cáp nhưng vẫn đầy tính nghệ thuật. Điểm nhấn nổi bật nhất chính là hệ lam dọc xuyên suốt mặt đứng: giải pháp này vừa tạo điểm nhấn thị giác độc đáo, vừa giúp điều tiết ánh sáng tự nhiên và tăng cường sự riêng tư cho gia chủ.
Triết lý thiết kế bền vững và tối giản được IKI Design & Build lồng ghép khéo léo vào từng ngóc ngách của căn villa. Mỗi góc cạnh đều được tính toán kỹ lưỡng trên bản vẽ thi công Nha Trang để đảm bảo công năng sử dụng tối ưu trong điều kiện khí hậu ven biển đặc thù.
Không chỉ dừng lại ở ngoại thất, phần nội thất hiện đại của KADA Villa cũng được bố trí ấm cúng và đầy đủ tiện nghi. Sau một ngày dài làm việc, gia chủ có thể tận hưởng không gian thư giãn tuyệt đối trong một ngôi nhà được cá nhân hóa hoàn hảo. Hãy cùng IKI chờ đón những hình ảnh hoàn thiện cuối cùng của căn villa tuyệt vời này trong danh sách dự án đã thi công của chúng tôi nhé.
Dự án KADA Villa tại Nha Trang

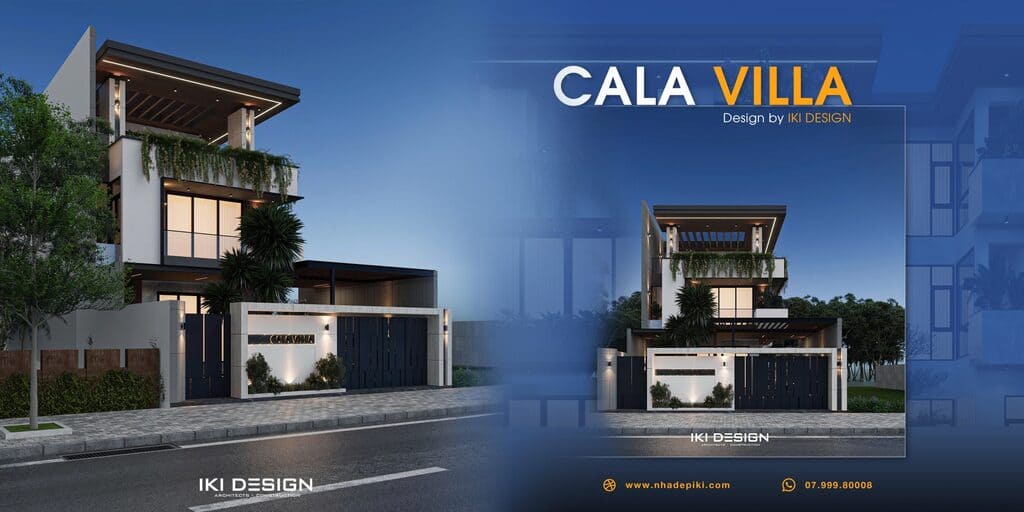

Dự án CALA Villa tại Khánh Hòa
CALA Villa là một trong những dự án thiết kế biệt thự tiêu biểu của IKI Design & Build tại khu vực Khánh Hòa. Công trình không chỉ là biểu tượng của sự sang trọng mà còn là minh chứng cho năng lực thực thi chính xác từ hồ sơ thiết kế đến thực tế thi công. Để hiện thực hóa những đường nét vuông vắn và hình khối phức tạp này, đội ngũ kĩ sư đã chuẩn bị bộ bản vẽ thi công Nha Trang cực kỳ chi tiết, đảm bảo sự chuẩn xác trong từng milimet kết cấu.
Dưới đây là thông số kỹ thuật tổng quan của dự án:
- Vị trí công trình: Tỉnh Khánh Hòa (Khu vực lân cận Nha Trang)
- Quy mô kiến trúc: 3 tầng hiện đại
- Diện tích quỹ đất: 200m2
- Tổng diện tích sàn xây dựng: 378 m2
- Phong cách chủ đạo: Biệt thự hiện đại thiết kế mở
Nổi bật giữa không gian trời đêm, CALA Villa mang đến một diện mạo tinh tế với các đường nét dứt khoát. Với tổng diện tích xây dựng lên tới 378 $m^2$, ngôi biệt thự được thiết kế theo xu hướng kiến trúc xanh, tối ưu hóa ánh sáng và đối lưu gió tự nhiên. Điểm nhấn lớn nhất chính là sự kết hợp giữa hình khối bê tông mạnh mẽ và những khoảng vườn nhỏ xanh mát bao quanh, tạo nên một không gian thư giãn lý tưởng cho gia chủ.
Dự án CALA Villa tại Khánh Hòa

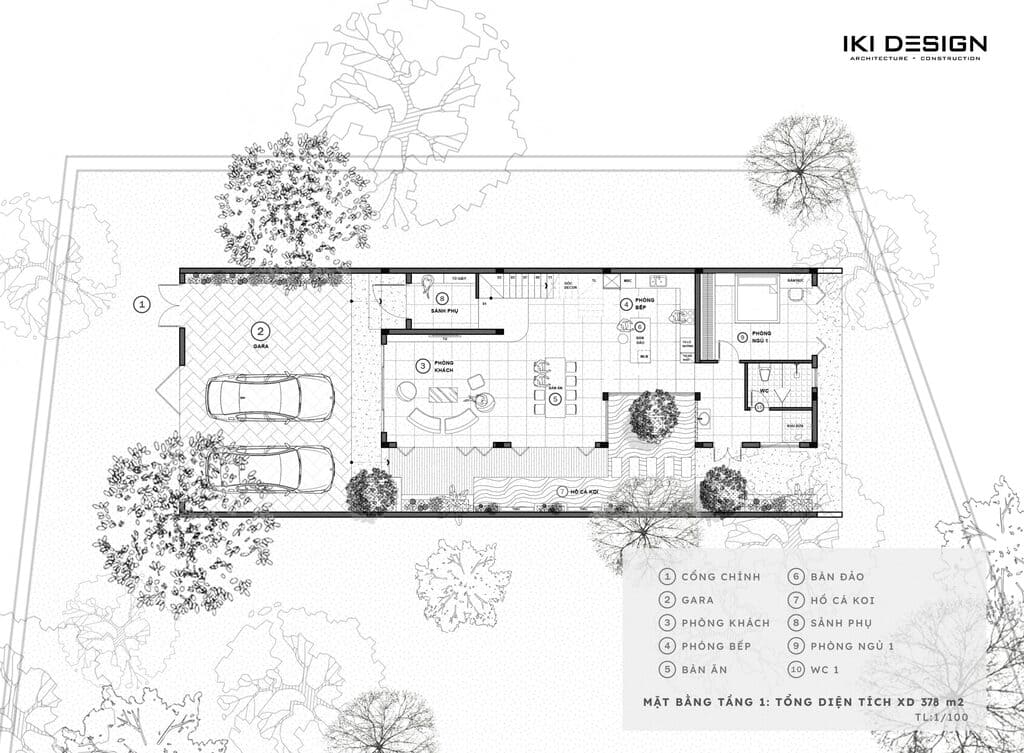

Bản vẽ dự án CALA Villa tại Khánh Hòa
Sự tỉ mỉ của các kiến trúc sư IKI Design & Build thể hiện rõ qua cách bố trí không gian hài hòa. Khi màn đêm buông xuống, hệ thống ánh sáng được tính toán kỹ lưỡng trên bản vẽ thi công Nha Trang giúp căn biệt thự rực sáng, tôn vinh vẻ đẹp sang trọng và đẳng cấp của một công trình thi công trọn gói chất lượng cao.
Tiếp nối sự thành công của phần kiến trúc ngoại thất, không gian nội thất của CALA Villa được định hướng theo phong cách Luxury với những gam màu trung tính thời thượng:
- Bảng màu chủ đạo: Sử dụng tông đen quyền lực, nâu ấm áp và kem tinh tế tạo cảm giác riêng tư và đẳng cấp.
- Vật liệu cao cấp: Ưu tiên gỗ tự nhiên, đá granite tối màu và kim loại phủ sơn tĩnh điện để tăng độ bền trong điều kiện khí hậu ven biển.
- Thiết kế công năng: Các khu vực riêng tư như phòng ngủ và phòng làm việc được thiết kế kín đáo, sở hữu hệ cửa kính lớn nhìn thẳng ra khoảng vườn xanh mát.
Việc lựa chọn vật liệu không chỉ dựa trên thẩm mỹ mà còn được chỉ định rõ ràng trong hồ sơ thiết kế nội thất để đảm bảo tính khả thi khi thi công. Sự kết hợp giữa gỗ và đá không chỉ mang lại vẻ đẹp mộc mạc, tinh tế mà còn thể hiện đúng tinh thần của một không gian sống an yên, nơi gia chủ có thể tận hưởng những phút giây nghỉ ngơi trọn vẹn sau ngày dài làm việc.
Nếu bạn đang tìm kiếm một đơn vị có năng lực thực hiện bộ bản vẽ thi công Nha Trang chuyên nghiệp và am hiểu sâu sắc về giải pháp vật liệu ven biển, hãy liên hệ ngay với IKI Design & Build để được khảo sát và tư vấn miễn phí.
Dự án Maison Villa tại Nha Trang
Maison Villa là một trong những dự án thiết kế biệt thự ấn tượng tại Nha Trang, mang phong cách tân cổ điển đầy quý phái. Để hiện thực hóa những hệ vòm cong mềm mại và các đường gờ phào chỉ phức tạp của công trình, đội ngũ kiến trúc sư tại IKI Design & Build đã thực hiện bộ bản vẽ thi công Nha Trang cực kỳ chi tiết, đảm bảo sự chính xác tuyệt đối trong từng tỷ lệ kỹ thuật và mỹ thuật.
Dưới đây là thông số kỹ thuật tổng quan của công trình:
- Vị trí công trình: Thành phố Nha Trang, tỉnh Khánh Hòa
- Quy mô kiến trúc: 3.5 tầng
- Diện tích quỹ đất: 100 m2
- Tổng diện tích sàn xây dựng: 294 m2
- Hạng mục thực hiện: Thiết kế kiến trúc và thi công trọn gói
Maison Villa chinh phục ánh nhìn bởi ngôn ngữ kiến trúc giàu tính nghệ thuật. Điểm nhấn của ngôi nhà nằm ở hệ mái vòm cổ điển phối hợp nhịp nhàng cùng lan can sắt uốn nghệ thuật. Những đường gờ phào chỉ tinh tế được các kiến trúc sư IKI chăm chút cẩn thận, không chỉ tạo nên chiều sâu văn hóa cho công trình mà còn mang đến vẻ sang trọng bền vững mà không hề phô trương.
Dự án Maison Villa tại Nha Trang
Trong quá trình triển khai, mỗi chi tiết dù là nhỏ nhất cũng được thể hiện rõ ràng trong bản vẽ thi công Nha Trang, giúp quá trình thi công thực địa đạt độ hoàn thiện sắc nét nhất. Sự giao thoa giữa nét hoài cổ và hơi thở hiện đại giúp Maison Villa trở thành một thực thể kiến trúc thanh lịch, vừa đáp ứng tốt công năng sống hiện đại, vừa hài hòa tuyệt đối với không gian thiên nhiên xung quanh.
Nếu bạn đang tìm kiếm ý tưởng cho một không gian sống đẳng cấp, hãy tham khảo thêm các mẫu nhà phố tân cổ điển hoặc liên hệ ngay với IKI Design & Build để nhận tư vấn giải pháp bản vẽ và báo giá chi tiết cho công trình của mình.
IKI Design hỗ trợ tư vấn chuyên môn và cung cấp báo giá hồ sơ bản vẽ thi công nhà Nha Trang trong vòng 24 giờ làm việc.
- Hotline tư vấn 24/7: 07999 80008
- Email: ikiarch.ltd@gmail.com
- Địa chỉ trụ sở: 44/24 Nguyễn Bỉnh Khiêm, Xương Huân, TP. Nha Trang
Câu hỏi thường gặp về bản vẽ thi công Nha Trang
Bản vẽ thi công nhà gồm những loại gì?
Bộ hồ sơ thi công nhà chuẩn gồm 6 nhóm: bản vẽ kiến trúc (mặt bằng, mặt đứng, mặt cắt), bản vẽ kết cấu (móng, sàn, dầm, cột), bản vẽ điện và cấp thoát nước, bản vẽ PCCC (phòng cháy chữa cháy), bản vẽ hoàn thiện (chỉ định vật liệu), và bảng dự toán vật tư chi tiết.
Mất bao lâu để hoàn thành hồ sơ bản vẽ thi công?
Thời gian hoàn thành phụ thuộc quy mô công trình. Nhà cấp 4 và nhà phố 2 đến 3 tầng thường mất 7 đến 15 ngày làm việc. Biệt thự và villa từ 300 m² trở lên mất 20 đến 40 ngày làm việc. Thời gian này chưa tính giai đoạn khảo sát và chỉnh sửa theo góp ý của gia chủ.
Bản vẽ thi công có bắt buộc để xin giấy phép xây dựng không?
Bản vẽ kỹ thuật là tài liệu bắt buộc trong hồ sơ xin phép xây dựng theo Nghị định 15/2021/NĐ-CP. Hồ sơ nộp Sở Xây dựng Khánh Hòa phải kèm bản vẽ mặt bằng, mặt đứng, và mặt cắt công trình tỷ lệ tối thiểu 1:100.
Chi phí làm bản vẽ thi công nhà tại Nha Trang là bao nhiêu?
Chi phí dao động từ 12 triệu đồng cho nhà cấp 4 diện tích nhỏ đến 150 triệu đồng trở lên cho villa lớn. Nhà phố 2 đến 3 tầng diện tích 80 đến 200 m² thường có chi phí hồ sơ từ 18 đến 35 triệu đồng. Phí này chưa bao gồm khảo sát địa chất và lệ phí xin phép xây dựng.
Có nên tách riêng đơn vị làm bản vẽ và đơn vị thi công không?
Tách riêng có lợi thế kiểm tra chéo, nhưng tạo rủi ro nếu xảy ra bất đồng về diễn giải bản vẽ trong quá trình thi công. Khi cùng một đơn vị thiết kế và thi công, kỹ sư giám sát hiểu chính xác ý đồ thiết kế và xử lý phát sinh nhanh hơn mà không cần họp nhiều bên. Nhadepiki.com áp dụng mô hình trọn gói từ bản vẽ đến bàn giao chìa khóa vì lý do này.
Bản vẽ thi công cũ có dùng lại được không nếu muốn xây lại?
Bản vẽ cũ có thể dùng làm tài liệu tham khảo, nhưng thường không dùng lại trực tiếp vì 3 lý do: quy chuẩn xây dựng thay đổi (ví dụ QCVN 06:2022/BXD về phòng cháy), hiện trạng đất có thể thay đổi, và yêu cầu kỹ thuật của gia chủ thường khác sau nhiều năm. Bản vẽ đã trên 3 năm nên được khảo sát và cập nhật lại trước khi dùng.
